IL PORTONE SEZIONALE PER L’EDILIZIA INDUSTRIALE
SISTEMA DI BILANCIAMENTO CON GRUPPO MOLLE

Il bilanciamento del portone sezionale è assicurato da molle di torsione in acciaio armonico zincato. Le molle sono fissate all’albero tramite mandrini di alluminio pressofuso; l’albero è di acciaio zincato di adeguato spessore, ed è di sezione tubolare cava per l’alloggiamento delle chiavette di sicurezza. Sull’estremità sono fissati i tamburi di alluminio sui quali si avvolgono le funi di acciaio che sollevano il portone. Il sistema è calcolato per un utilizzo di 25.000 cicli, ovvero 4 cicli al giorno per 10 anni, ma a richiesta possono essere forniti sistemi di uso intensivo fino a 100.000 cicli (solo se tecnicamente realizzabile). Il carter copri molle, quado previsto o richiesto, è realizzato in acciaio preverniciato di colore bianco.

GUIDE DI SCORRIMENTO

Le guide di scorrimento sono realizzate con profili di acciaio di adeguato spessore e di sezione tale da contenere le ruote in nylon che supportano i pannelli. Verticalmente sono fissate sui profili angolari predisposti per il fissaggio sulle mazzette in muratura o sui montanti di acciaio; speciali guarnizioni coestruse con labbro morbido, applicate sui predetti profili angolari, garantiscono la tenuta all’aria ed acqua con il pannello. Speciali piastre d’angolo autoportanti, fissate all’estremità superiore dei profili angolari, sostengono il gruppo molle di bilanciamento e la veletta esterna quando richiesta. Il tratto orizzontale di scorrimento è costituito da un doppio profilo guida di cui quello posizionato in basso ha il terminale curvo che si attesta perfettamente con la guida verticale per consentire la continuità di scorrimento del portone. La seconda guida (posizionata verso il soffitto) termina con una curva tronca nella quale viene incanalata solo la ruota posizionata sulla parte superiore dell’ultimo pannello con lo scopo di garantire la perfetta chiusura del manto. La doppia guida viene fissata alla muratura mediante staffe angolari pre-forate.

PROFILO TERMINALE SUPERIORE IN ALLUMINIO
MANTO CON PANNELLO ANTIPIZZICO

Il manto è composta da pannelli

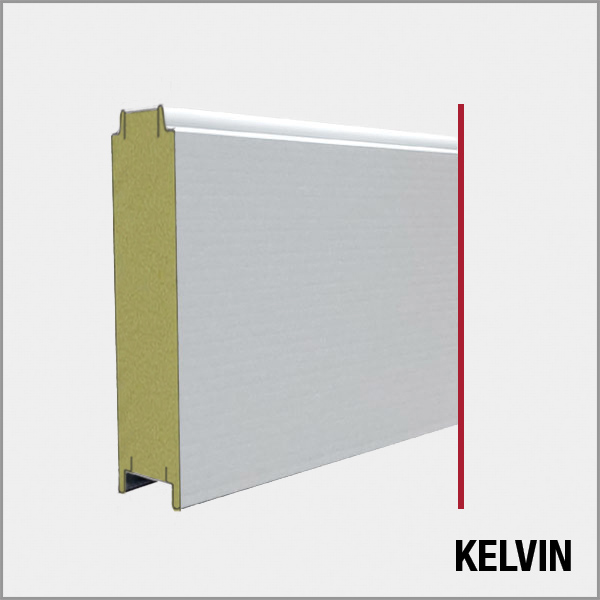

PANNELLO DA 80 MM

Ideale per le zone frigo, non prevede ne porte pedonali, ne rinforzi alle cerniere.

GUARNIZIONI LATERALI
PROFILO DI RINFORZO A OMEGA (A RICHIESTA)

A seconda della dimensione dei portoni e/o del colore dei pannelli, vengono applicati dal lato interno profili ad omega di rinforzo in acciaio zincato o verniciato bianco Ral 9010, per contrastare lo spanciamento causato dal calore e la resistenza al vento. Resistenza al vento minima di Classe 2.

https://sezionali.it/applicazioni/

CERNIERE

pannelli sono collegati tra loro da cerniere avvitate nella parte interna del pannello.

PROFILO TERMINALE INFERIORE IN ALLUMINIO CON GUARNIZIONE

Sul bordo inferiore del primo pannello viene inserita la guarnizione in EPDM per la sigillatura a pavimento con un profilo ad “U” in alluminio verniciato a polvere in abbinamento al colore del manto.

TARGA CE

Il portone viene sempre corredato da una targa CE con matricola di riferimento, manuale di installazione, uso – manutenzione – sicurezza e Dichiarazione di prestazione DOP in conformità al regolamento sui materiali da costruzione 305/2011 CPR e in ottemperanza alla norma armonizzata EN 13241-1.

CHIAVISTELLO E SERRATURA CON POMOLO (A RICHIESTA)

SICUREZZA ANTIEFFRAZIONE

Genius è un portone robusto e ben ancorato nelle guide di scorrimento con solidi supporti alle estremità di tutti i pannelli. Oltre al sistema di blocco garantito dal motore, il portone può essere munito di chiavistello e serratura con pomolo (a richiesta).

IMPUGNATURA

Sul portone viene sempre applicata una impugnatura di materiale plastico con marchio Ferraro; per assicurare la chiusura del portone, a richiesta, può essere applicato internamente un chiavistello di acciaio (accertarsi che nel garage sia presente un altro accesso o il portone sezionale abbia inserito una porta pedonale) o una serratura con cilindro e pomolo esterno. Nei portoni apribili con motore laterale a richiesta, viene applicata una serratura elettrica che si attiva automaticamente alla chiusura del portone.

PARACADUTE ROTTURA CAVO

Al fine di non arrecare danni a persone e cose, il sezionale può essere corredato di dispositivi di sicurezza che bloccano la movimentazione del portone in caso di rottura dei cavi di sollevamento e delle molle di torsione. Ove previsto o se richiesti, vengono applicate sulle ruote di scorrimento speciali protezioni in nylon che evitano lo schiacciamento delle dita durante il funzionamento del portone.

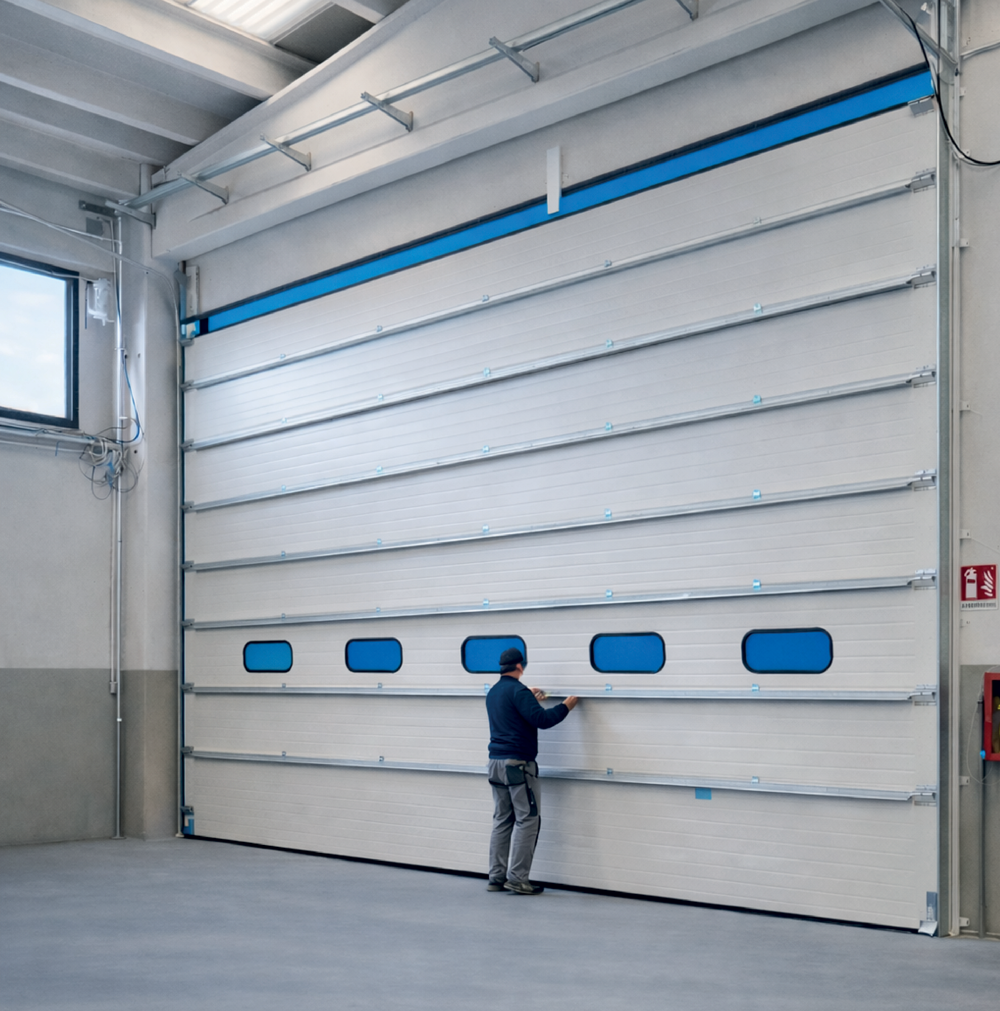

IL PORTONE SEZIONALE PER INDUSTRIE

I portoni sono destinati al settore industriale e logistico e pertanto adatti alla chiusura di vani di grandi dimensioni sino a 8,5 mt di larghezza. Molteplici solo le soluzioni tecniche proponibili che vanno dallo scorrimento con elevazione standard (il portone ruota in 37 cm di architrave) a quella del tipo alzata, completamente verticale o ribassata. Per le dimensioni e le caratteristiche dei portoni industriali vengono impiegati componenti strutturali di maggior robustezza, adeguati alle dimensioni e ai pesi. È disponibile una vasta gamma di motorizzazioni specifiche per l’uso industriale, anche per portoni senza molle di bilanciamento. I pannelli che costituiscono il manto, possono essere realizzati in tutti i modelli “Genius” proposti per la linea Residenziale.

8,5
MT DI LARGHEZZA MASSIMA
35
CM ≈ DI ARCHITRAVE PER PORTONI MOTORIZZATI LATERALMENTE
100.000
CICLI DI UTILIZZO

Il sistema di bilanciamento è calcolato per un utilizzo di 25.000 cicli, ovvero 4 cicli al giorno per 10 anni, ma a richiesta possono essere forniti sistemi di uso intensivo fino a 100.000 cicli (solo se tecnicamente realizzabile).

sezionale industriale

CONFIGURAZIONI

Il portone sezionale Genius non pone limitazioni di soluzioni:
• Adattamento a solai inclinati, aperture ad archi, pavimenti in pendenza, architravi ridotti o maggiorati;
• Ideale per le sostituzioni e ristrutturazioni;
• Nessuna misura standard ma sole realizzazioni su misura;
• Possibilità di arricchire il portone con diversi optional: montanti e velette in tinta, porte pedonali, oblò, griglie, ecc.;
• Apertura motorizzata mediante telecomandi o sistemi per il controllo da remoto integrabile con altri accessi e funzioni (cancelli, luci, ecc.).
I consulenti commerciali Ferraro sono a completa disposizione del cliente per aiutarlo nella configurazione ideale del proprio portone.

PRESTAZIONI

• Realizzare portoni fino a 8,5 metri lineari di larghezza;
• Silenziosità durante la manovra dovuta ai supporti a doppia ruota;
• Ottime performance di isolamento termo-acustico, grazie alle caratteristiche del pannello e al sistema di guarnizioni dei giunti;
• Istallazione di sistemi di sicurezza paracadute;
• Molle di bilanciamento in acciaio del tipo rinforzato e verniciate per garantire maggior durata e migliori prestazioni anche per uso intensivo fino a 100.000 cicli lavoro.

INGOMBRI

L’altezza del vano si riduce di soli 37 cm di architrave, mentre in larghezza necessitano mazzette laterali da 10 cm (per portoni motorizzati lateralmente ≈ 35 cm). In mancanza di architrave e mazzette possono essere installate veletta e montanti in tinta con il colore del portone.

CONTESTO MURARIO
35
cm ≈ di architrave
10
cm di mazzette laterali

IL PORTONE SEZIONALE NEL DETTAGLIO

POTRAI SCEGLIERE PORTONI SEZIONALI CON SCORRIMENTO VERTICALE O ORIZZONTALE, IN MATERIALI DIFFERENTI COME: ACCIAIO ZINCATO PREVERNICIATO O VERNICIATO A POLVERE, A FINITURA LISCIA, GOFFRATA STUCCO O GOFFRATA LEGNO A RICHIESTA; RIGATA, MICRODIAMANTATA O INOX.



PER IL CONTINUO RICIRCOLO DELL’ARIA CONSIGLIAMO IL PANNELLO LIGHT GRIGLIATO, MICROFORATO O L’APPLICAZIONE DI GRIGLIE SUL PANNELLO.



SE INVECE PRIVILEGI AMBIENTI LUMINOSI POTRAI OPTARE PER UN PORTONE SEZIONALE LIGHT VETRATO O DIVERSE FORME DI OBLÒ.



PER GARANTIRE ISOLAMENTO TERMICO E SONORO, IL PORTONE SEZIONALE DA SPESSORE 80 MM SARÀ LA SOLUZIONE PERFETTA PER AGGIUNGERE UN MAGGIORE COMFORT AI TUOI AMBIENTI.



NEL MANTO, SE SI HA NECESSITÀ DI DOVERE ACCEDERE ALL’EDIFICIO CON UNA CERTA FREQUENZA, PUÒ ESSERE OPPORTUNO INSERIRE NEL PORTONE SEZIONALE UN PASSAGGIO PEDONALE, EVITANDO LA COMPLETA APERTURA DEL SEZIONALE. LA PORTA SI INTEGRA IN COMPLETA ARMONIA CON IL DESIGN DEL PORTONE.

MODELLI

I pannelli che costituiscono il manto, generalmente sono del tipo industriale e rigati del modello Edison nella finitura Goffrato Stucco ma possono essere realizzati in tutti i modelli “Genius” proposti per la linea Residenziale.

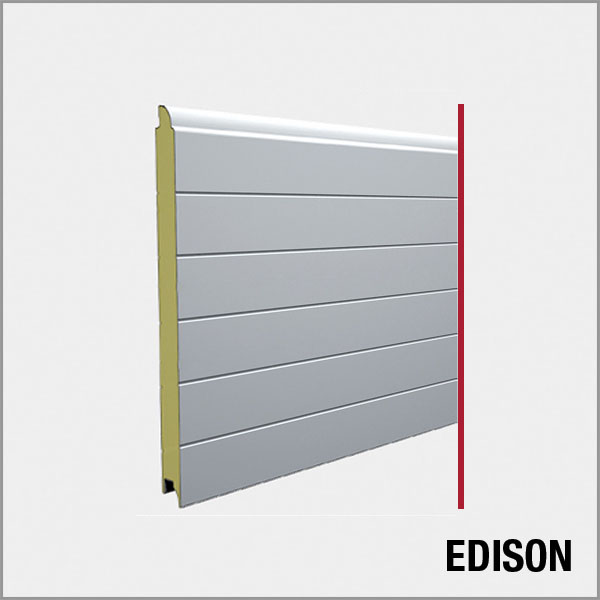

Il modello Edison si identifica come il modello più tradizionale; è indiscutibilmente il disegno che ha contraddistinto la storia del portone sezionale.
La sintesi della robustezza: le righe longitudinali, oltre a rappresentare un motivo, fungono da nervature di irrigidimento della lamiera e per questo lo si consiglia anche per portoni di grandi dimensioni.

RIGATO EDISON

Master: un mix vincente di sobrietà ed eleganza espressa dalla semplicità dei pannelli. Nessuna doga, nessuna riga ma solo lamiera piana che esalta la perfezione e nel contempo manifesta una maestosa imponenza; per queste peculiarità Master si adatta a qualsiasi contesto urbanistico, convincendo anche i clienti più indecisi.

MASTER PIANO

Il modello Astro si riconosce dall’originalità dei pannelli caratterizzati dal disegno microdiamantato. Il riflesso della luce sulla superficie del manto crea un gradevole gioco di righe chiaro-scuro. Viene richiesto soprattutto nelle ambientazioni moderne dove prevale l’utilizzo del metallo. Non a caso, il colore più utilizzato per questo modello è il Grigio Metallizzato Ral 9006.

ASTRO MICRODIAMANTATO
FINITURE
COLORAZIONI

PREVERNICIATURA PER POSA RIPARATA

Internamente i pannelli sono sempre di colore Bianco Ral 9010, rigati e goffrato stucco.

BIANCO PURO 9010
BIANCO PURO 9010

SEE MORE
BIANCO AVORIO 1015
BIANCO AVORIO 1015

BIANCO GRIGIO 1013
BIANCO GRIGIO 1013

BIANCO GRIGIO 9002
BIANCO GRIGIO 9002

BIANCO TRAFFICO 9016
BIANCO TRAFFICO 9016

GRIGIO METALLIZZATO 9006
GRIGIO METALLIZZATO 9006

GRIGIO METALLIZZATO 9007
GRIGIO METALLIZZATO 9007

BIANCO SABBIATO
BIANCO SABBIATO

GRIGIO ANTRACITE 7016 SABBIATO
GRIGIO ANTRACITE 7016 SABBIATO

SEE MORE
TESTA DI MORO 8019
TESTA DI MORO 8019

MARRONE SEPPIA 8014
MARRONE SEPPIA 8014

VERDE MUSCHIO 6005
VERDE MUSCHIO 6005

VERDE ABETE 6009
VERDE ABETE 6009

SIMIL CORTEN
SIMIL CORTEN

BLU GENZIANA 5010
BLU GENZIANA 5010

ROSSO FUOCO 3000
ROSSO FUOCO 3000

GIALLO NAVONE 1021
GIALLO NAVONE 1021

RAL A RICHIESTA
RAL A RICHIESTA

SIMIL LEGNO SCURO PMT 26
SIMIL LEGNO SCURO PMT 26

SIMIL LEGNO CHIARO PMT 25
SIMIL LEGNO CHIARO PMT 25

Il portone sezionale GENIUS si riconosce anche per la qualità degli accessori applicati che vestono un ruolo ugualmente determinante per la funzionalità ed estetica del portone. Molta attenzione è stata dedicata alla scelta della componentistica in termini di qualità dei materiali utilizzati, design, praticità di utilizzo e di applicazione, per garantire affidabilità ed estetica, in armonia con le forme del portone Genius. Tutti gli accessori rispondono alle vigenti normative nazionali ed europee nel rispetto della sicurezza e garanzia delle presta.

OBLÒ

Bordo in PVC / acciaio inossidabile – Plex a camera / vitrage – Guarnizioni di tenuta in silicone

con vetro o lexan

PANNELLO LIGHT
GRIGLIE

SISTEMI DI AUTOMAZIONE

La Ferraro motorizza i propri portoni Genius i sistemi di automazione più all’avanguardia a livello Europeo. I motori, generalmente laterali, consentono un’installazione diretta sull’albero molle e sono dotati di riduttori del tipo irreversibile che fungono da paracadute.

AUTOMAZIONI LIFTMASTER
MOTORI LATERALI LIFTMASTER

LM3800W con Kit batteria, WiFi incluso, è possibile installare un pacco batteria all’interno.

Le motorizzazioni laterali permettono l’apertura e la chiusura del portone sezionale collegandosi direttamente all’albero porta molla a cui viene trasmessa la rotazione. E’ impiegato per portoni di medio/grandi dimensioni oppure nel caso di specifiche esigenze tecniche di equipaggiamento standard prevede una serratura elettrica (è possibile installare una seconda serratura a richiesta) che entra in funzione automaticamente a chiusura portone. Elemento fondamentale per la sicurezza del proprio garage ed il dispositivo di sicurezza per il controllo della rottura cavo. Dotato di regolazione finecorsa con encoder e controllo delle forze d’impatto. Il motore può essere installato in soli 35 cm di spazio su uno dei due lati del portone.

Molteplici sono i vantaggi dell’installare motorizzazioni laterali:

  • Gestione elettronica ed automatica delle forze. La motorizzazione, in chiusura, se incontra un ostacolo provvede ad arrestarsi immediatamente ed invertire la corsa, mentre, in apertura, verifica che non ci siano elementi estranei coinvolti nel movimento della porta, in tal caso il portone si ferma. Ciò garantisce quindi la massima sicurezza di movimentazione.
  • Silenziosità di funzionamento. Le motorizzazioni sono concepite per non creare rumori superflui, tanto che sono dotate di diversi elementi autolubrificanti e quindi sempre silenziosi.
  • Le motorizzazioni permettono di fermare il portone in qualsivoglia posizione intermedia, così da permettere, ad esempio, di far arieggiare i locali, far passare animali domestici oppure creare un passaggio pedonale.
  • Nel caso di assenza di energia elettrica è possibile azionare il portone manualmente grazie all’apposito sblocco. Se il garage non ha accessi pedonali secondari, è possibile richiedere lo sblocco dall’esterno a fune (è possibile istallare una seconda serratura ed un pacco batteria all’interno)
  • I motori utilizzano tutti alimentazione monofase, così da essere sempre installabili in qualsiasi abitazione dotata di energia elettrica. Nel caso di abitazioni isolate dove non è presente la rete elettrica, per alcune motorizzazioni, è possibile richiedere appositi Kit pannello solare/batteria completamente autonomi.
  • Tutte le motorizzazioni sono dotate di rallentamento sia in chiusura che in apertura.
  • Il motore corredato di luce di cortesia, così da permettere l’illuminazione del locale per un determinato tempo durante e dopo l’apertura/chiusura del portone per ostacolare i tentativi di effrazione: il motore laterale ha 1 o 2 serrature. È comunque possibile aumentare la sicurezza installando chiavistelli per il blocco dall’interno.

I nostri consulenti commerciali Vi aiuteranno a scegliere la motorizzazione e le automazioni adatte alle Vostre esigenze.
